¿Por qué adquirir un sistema modular de proceso?

marzo 9, 2017 Welcome

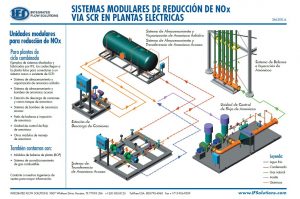

Ejemplos de plantas de generación con sistemas modulares de DeNOx por medio de SCR

Cuando en una planta de proceso se necesita añadir o sustituir una unidad, los dos métodos principales de construcción hoy en día son “armado en sitio” (construcción de campo) y “fabricación modular”. La segunda se refiere a sistemas listos para arrancar que son fabricados fuera de la planta en talleres especializados.

Es imprescindible entonces evaluar el impacto de los siguientes factores al comparar la construcción en sitio con la fabricación modular.

Fabricación Modular vs. Construcción en Sitio de una unidad de proceso

Precio Global- Los contratos de unidades paquete tipo modular son por un precio ​firme, el cual incluye todos los componentes y servicios requeridos para el diseño, fabricación, pruebas y puesta en marcha del módulo. Por el contrario, en un contrato por tiempo y materiales para la construcción en sitio, no hay límite superior de costo. Cotizaciones por una suma global son por adelantado y todo incluido, que sólo requiere una orden de compra. El presupuesto se establece fácilmente y con mucho menos riesgo de sobrecostos.

Costo Laboral – Los costos por hora hombre en fábrica son típicamente fijos. En comparación, los costos laborales en campo dependen de la disponibilidad local de los técnicos y/o especialistas necesarios para hacer un tipo de trabajo en particular. Las variables adicionales de costos incluyen los costos de supervisión de trabajo, herramientas, seguridad, pruebas, etc.

Productividad – Las fábricas o talleres suelen tener procedimientos operativos estándar, control de calidad probado y técnicas establecidas, las cuales suman a la eficiencia global de la obra. Además, la fabricación bajo techo en talleres no depende del clima, por lo que la pérdida de productividad y el riesgo de no cumplir con el tiempo de entrega debido a lluvia, nieve, fuertes vientos, inundaciones, etc. son raros.

Equipo – Los talleres especializados en sistemas modulares cuentan con puentes grúa, equipos de soldadura, buena iluminación, etc., mientras que la fabricación en sitio requieren de una planificación anticipada para asegurarse de tener estos equipos en sitio al momento que se requieren.

Materiales – Las fábricas tienen fuentes confiables y rápidas para la obtención de los materiales y componentes necesarios para construir módulos que cumplan las normas y requisitos de la industria y del sitio o destino final. Algunas fábricas de sistemas incluso mantienen cierto material en inventario. La construcción en sitio, por su parte, requiere de la compra y espera por los materiales para cada labor que se realice.

Seguridad – Los talleres de fabricación utilizan procedimientos de seguridad como parte del proceso de trabajo regular. El entrenamiento de seguridad es una parte del trabajo diario en un ambiente de taller. La construcción en sitio en un ambiente de operaciones (y no de fabricación) puede requerir de una formación especial y frecuente de los empleados temporales que no están tan familiarizados con un sitio específico de trabajo y sus procedimientos de seguridad.

Tiempo de Entrega – Con la construcción modular, el fabricante de módulos puede diseñar, construir y probar una unidad, mientras que la permisología requerida en sitio para la instalación del equipo puede ser tramitada en paralelo. Luego, una vez que se complete la fabricación del módulo en el taller del fabricante, este puede ser enviado y la unidad puede ser instalada sin demora. Todo esto es posible si el taller cuenta con un proceso bien estructurado de planificación, el cual es monitoreado y rastreado por computadora. Como resultado de una fabricación con un taller especializado en módulos, el trabajo en sitio se limita a preparar el sitio para la instalación del módulo ya listo. A diferencia de esto, para la fabricación en sitio se requiere que el sitio de la construcción ya sea preparado antes de que la construcción (en sitio) de la nueva unidad pueda comenzar.

Interrupción de Obras en Sitio – Cuando una nueva unidad de proceso se construye al lado de una unidad de proceso en operación, existen muchos peligros y riesgos de seguridad asociados con las actividades de construcción en campo debido a la presencia de obreros contratados para la construcción en sitio. La construcción modular en fábrica minimiza estos riesgos y el potencial de interrupciones a la producción.

Además, los sistemas modulares son probados en fábrica duplicando las condiciones de operación bajo en el sitio final. Los módulos llegan a la planta listos para “conectarse” y empezar a trabajar.

Una sola Fuente de Responsabilidad – La construcción modular reduce la carga sobre los recursos de gestión de proyectos, ya que solamente se requiere el control de un contrato otorgado al fabricante del sistema modular.

• UNA orden de compra por el diseño y la construcción del sistema modular.
• UN sólo punto de contacto para preguntas o aclaraciones relacionadas con la construcción, el mantenimiento y el servicio post venta de la unidad paquete.

Para obtener más información acerca de Sistemas Modulares, consulte ¿Por qué comprar un Sistema Modular? Costo, Calidad, Confiabilidad, Listo para Instalar y de una sola fuente.
